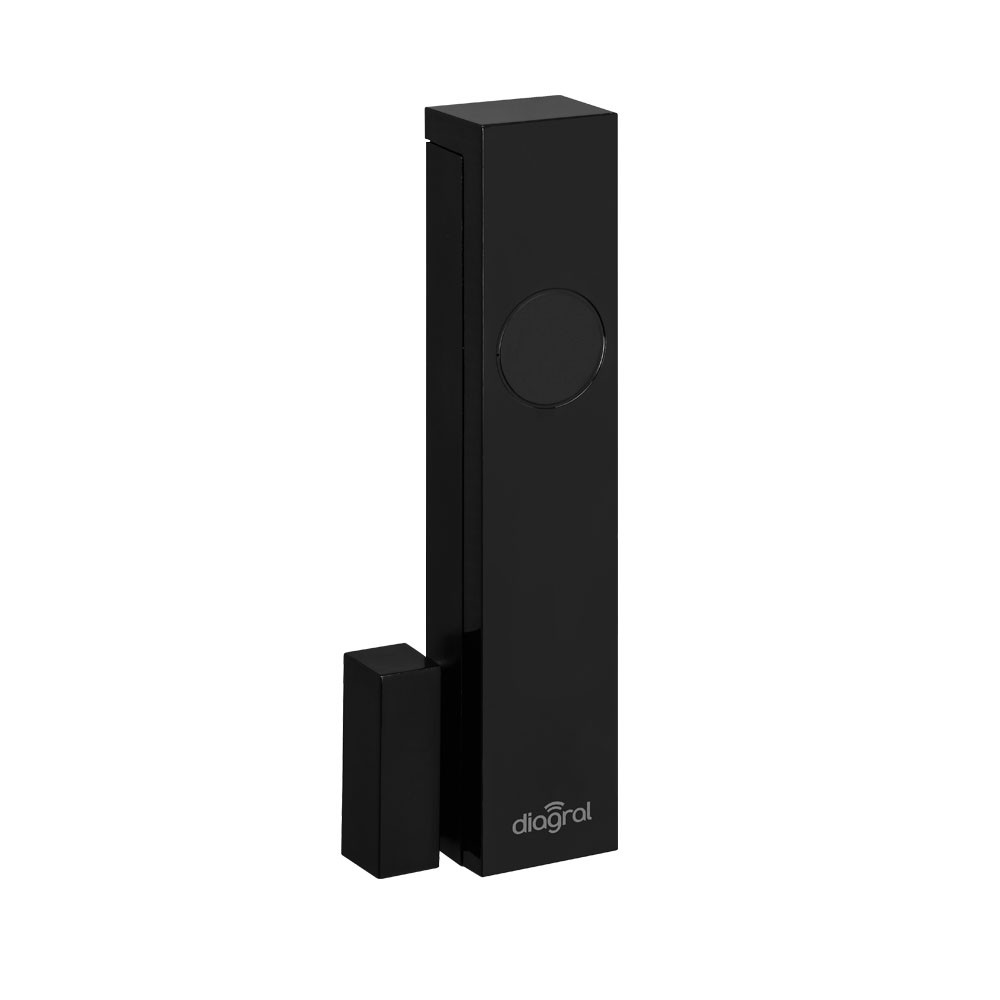

Détecteurs d’ouverture MagShield Anthracite

Référence : DIAG36BPX

Incompatible avec une centrale d'ancienne gamme TwinPass

Descriptif

Le détecteur d’ouverture multicontact est utilisé pour la protection d’issue. Il est équipé :

• d’un capteur magnétique capable de détecter l’absence ou la présence d’un champ magnétique,

• d’un bornier permettant le raccordement de contacts déportés, tel que :

- des contacts d’ouverture (en saillie, grand espacement…),

- des capteurs pour volets roulants,

- des capteurs de bris de vitre piézo-électrique,

- des capteurs de chocs,

- des tapis contacts,

- d’autres capteurs spécifiques.

Ce détecteur permet :

• en cas d’ouverture d’issue lorsque le système est en marche, de déclencher le système d’alarme,

• de détecter certaines interférences magnétiques pouvant affecter le fonctionnement du capteur.

Choix du contact déporté

Le choix du type de contact prédétermine automatiquement le niveau d’alarme généré, cela correspond aux paramétrages par défaut. Néanmoins, que ce soit pour le contact intégré ou le contact déporté il est possible de modifier le niveau d’alarme (voir chapitre Paramétrages des fonctions).

Atouts

Protection des issues en toute discrétion

Le seul détecteur d’ouverture adapté aux emplacements isolés et aux environnements très contraignants. Il sécurise les accès vulnérables de votre habitation et peut être connecté à de

multiples contacts pour éviter la multiplication de détecteurs d’ouvertures : portes de garage, les portes-fenêtres, les trappes de toit... Il alerte en cas de tentative d'intrusion. Son faible encombrement et son design disponible en 2 coloris au choix, s’intègre parfaitement à tous les types d’huisseries (bois, PVC, aluminium).

Supervision permanente Magshield

Sécurité maximale grâce à la supervision continue du champ magnétique. Equipé d’un capteur magnétique intégré, il peut détecter la présence ou l’absence d’un champ magnétique. Il repère la présence d’un deuxième aimant, empêchant ainsi toute tentative d’intrusion. En cas d’utilisation d’un aimant frauduleux pour contourner l’alarme, le détecteur déclenchera immédiatement les moyens de dissuasion.

Fiabilité accrue

L’amplitude de détection de l’aimant (jusqu’à 3 cm) confère à l’installation une bonne tenue aux vibrations et la fiabilise dans le temps. Le double technologie magnétique Magshield garantit un fonctionnement efficace, même dans des conditions difficiles telles que les environnements éloignés, les chocs et les vibrations provoqués par l'ouverture fréquente des portes, fenêtres ou baies vitrées.

Détecteur connecté au contact de votre choix

Un détecteur d’ouverture qui peut être connecté à plusieurs contacts ou capteurs Diagral pour renforcer sa sécurité : capteur de bris de vitre, capteur d'ouverture pour volet roulant, capteur d'ouverture universel protégé, contact d'ouverture grand espacement.

Le complément idéal pour les issues éloignées de la centrale

La technologie de détection Magshield permet de sécuriser des ouvertures éloignées de la centrale d’alarme (1er étage, portes-fenêtres, trappes de toit, emplacements isolés et contraignants, environnements difficiles). Il s’installe sur tout type d'ouvertures métalliques, portes-fenêtres, trappes de toit.

Facilité d’installation

La technologie de détection permet le montage du détecteur sur le dormant et lui confère ainsi une grande facilité d’installation.

Fonctions

Paramétrage du niveau d'alarme :

Intrusion - Préalarme - Dissuasion - Avertissement

Touche test de fonctionnement et voyant de contrôle en face avant, permettant de :

- Réaliser l'apprentissage de la centrale
- Tester la liaison radio avec la centrale
- Tester l'état de l'alimentation
- Vérifier le bon fonctionnement du détecteur à tout moment

Protection contre les tentatives de brouillage

Protection contre les fraudes magnétiques

Protection contre l’ouverture et à l’arrachement du produit

Surveillance permanente de l’état de l’alimentation

Autonomie jusqu’à 6 ans en usage domestique normal

Caractéristiques techniques

• 1 voyant LED bicolore rouge/orange et 1 touche test d’alimentation et de détection

• 1 contact d’ouverture magnétique intégré

• Alimentation par piles alcalines fournies type LR03 - 1,5V

• IP 31 / IK 04

• Dimensions du porte aimant L.34 x H.11 x P.13 mm

• T° de fonctionnement - 10 °C à + 55 °C

• Usage intérieur

• Fixation du détecteur : vissé

• Fixation de l’aimant : vissé ou collé

• Livré avec accessoires de fixation, aimant et porte aimant

Contenu

• 4 vis 3 x 25 mm
• Passe-câble
• Socle
• 2 piles alcaline LR03
• Porte aimant + aimant
• Face avant

Equipements compatibles

Le détecteur d’ouverture miniature DIAG36BPX est compatible avec les centrales DIAG90AGFK et DIAG91AGFK Diagral (avec ou sans application e-ONE). Si votre centrale DIAG91AGFK est reliée à une box alerte et pilotage DIAG56AAX, vous pouvez installer et activer le détecteur d’ouverture en quelques minutes via l’application e-ONE.

Installation

Une installation facile et rapide guidée via l’application e-ONE :

- flashez le QR Code du produit pour intégrer le détecteur miniature dans votre système d’alarme.
- configurer le détecteur (affectation à un groupe) directement dans l’application.
- la LED du détecteur vous indique si la liaison avec l’aimant a été correctement effectuée.
